41、不锈钢基体表面陶瓷涂层的

41、不锈钢基体表面陶瓷涂层的制备及性能表征

日期：25-03-25 时间：12:18 来源：进口杀菌搪瓷钢板

41、不锈钢基体表面陶瓷涂层的制备及性能表征

4.7.4 高温氧化动力学研究

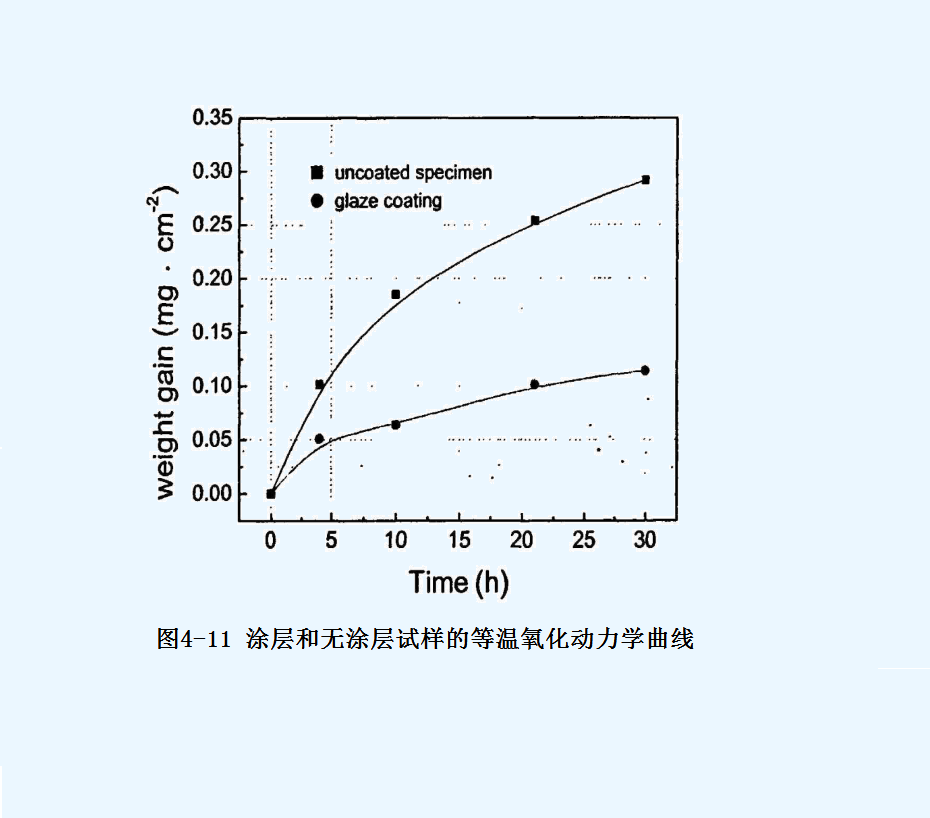

将无涂层试样和釉料涂层试样加热到700℃恒温氧化不同时间，观察单位面积质量变化△w与氧化时间的规律，绘制等温氧化动力学曲线，如图4-11所示。

无涂层试样的质量增加速率随氧化时间的增加明显增大，其结果与文献所报道的无涂层1Cr18Ni9不锈钢高温氧化行为曲线一致；但釉料涂层试样氧化增重不明显，样品在氧化30h后氧化

增重仅为0.10mg/cm²，比无涂层试样氧化增重率0.25mg/cm² 要低2.5倍。较之文献本课题所制备的釉料涂层具有良好的抗氧化性。

分析原因认为：对于无涂层不锈钢表面，在高温下表面金属原子迅速与氧发生反应形成的氧化物不连续和不致密，得到的氧化层不能阻止基体继续氧化，故氧化增重速率极大。对于有涂

层试样，涂层本身就是能起机械阻碍作用的稳定氧化物层，氧化后表面未出现裂纹和剥落，表明涂层材料具有良好的高温稳定性。

上一篇：40、不锈钢基体表面陶瓷涂层的制备及性能表征下一篇：42、不锈钢基体表面陶瓷涂层的制备及性能表征

41、不锈钢基体表面陶瓷涂层的制备及性能表征

跟此产品相关的产品 MORE+

搪瓷钢板

杀菌搪瓷钢板

抗菌板

杀菌板
