二十五、38CrMoAl钢表面搪瓷涂层的制备及性能

搪瓷涂层性能评价

通过对单因素变量法制得的不同厚度的搪瓷样品、正交试验法优化制得的部分搪瓷样品进行摩擦磨损试验、盐雾腐蚀试验、热震试验，对比并分析经不同工艺参数制得的搪瓷试样的性能，

以确保制得各理化性能均优异的搪瓷涂层。

搪瓷涂层耐磨性能评价1、

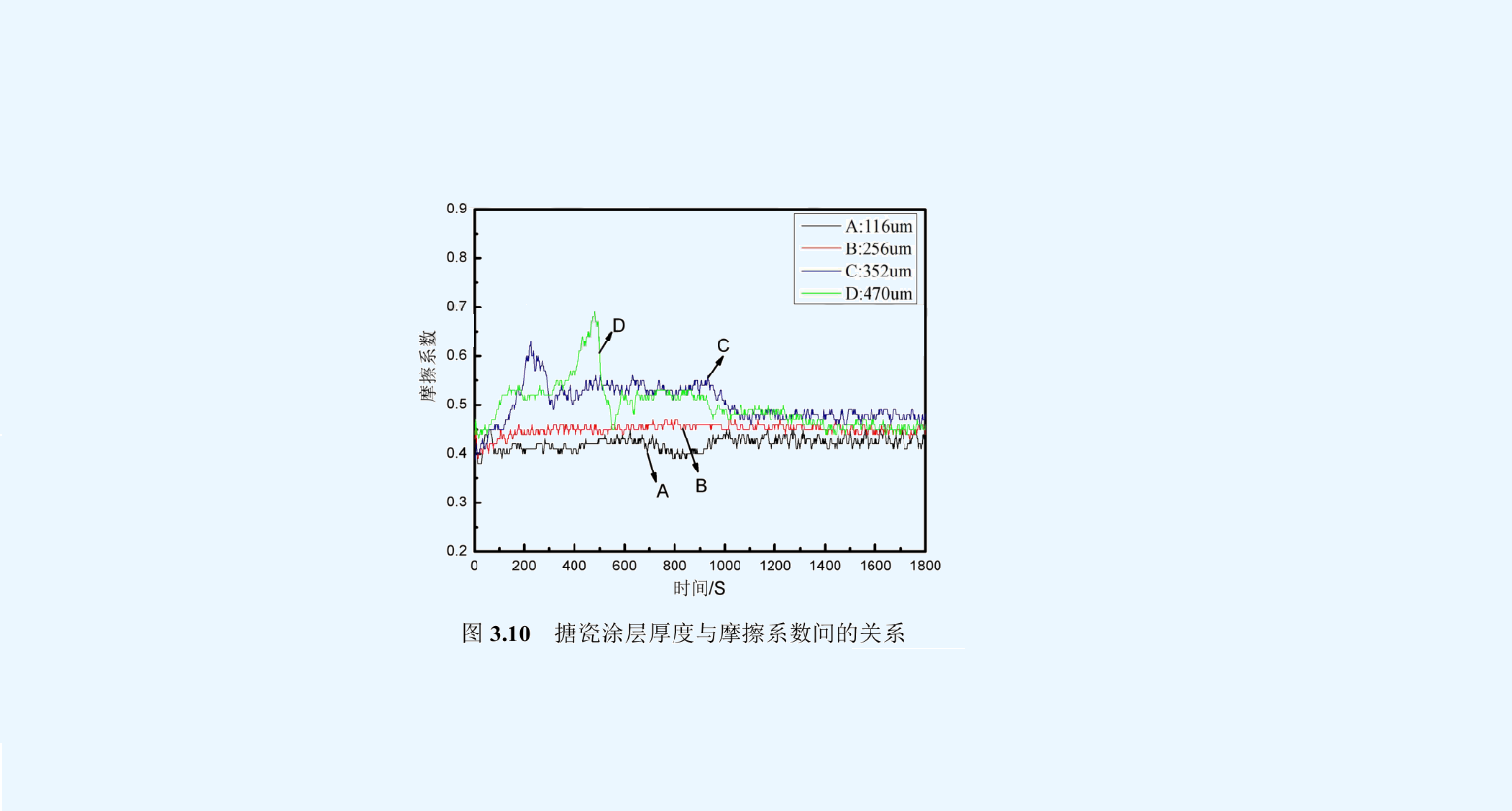

图3.10是不同厚度搪瓷涂层与摩擦系数间的关系。其他工艺参数均相同，烧结温度900℃，保温时间45min 。

从图3.10中可以看出：厚度为116μm搪瓷涂层的摩擦系数在与对磨副对磨的过程中有较小波动；

厚256μm 的搪瓷涂层(10号试样)在对磨过程中摩擦系数最稳定，基本保持不变；

352μm、470μm厚度的搪瓷涂层在对磨过程中其摩擦系数有较大的波动。

这是因为当搪瓷涂层厚度为256μm 时，搪瓷涂层内部没有气孔，涂层之间结合紧密，致密度高，在摩擦过程中瓷层不容易剥落甚至脱落，因而摩擦系数曲线平稳；

而厚度过低或过高都会使得搪瓷涂层疏松多孔，涂层之间结合强度不高，在对磨过程中涂层极易剥落，剥落过后的搪瓷涂层面不平整，继续对磨时的摩擦系数曲线波动较大。

上一篇：二十四、38CrMoAl钢表面搪瓷涂层的制备及性能下一篇：二十六、38CrMoAl钢表面搪瓷涂层的制备及性能

二十五、38CrMoAl钢表面搪瓷涂层的制备及性能

二十五、38CrMoAl钢表面搪瓷涂层的制备及性能

搪瓷涂层性能评价

跟此产品相关的产品 MORE+

搪瓷钢板

杀菌搪瓷钢板

抗菌板

杀菌板
