二十九、38CrMoAl钢表面搪瓷涂层的制备及性能

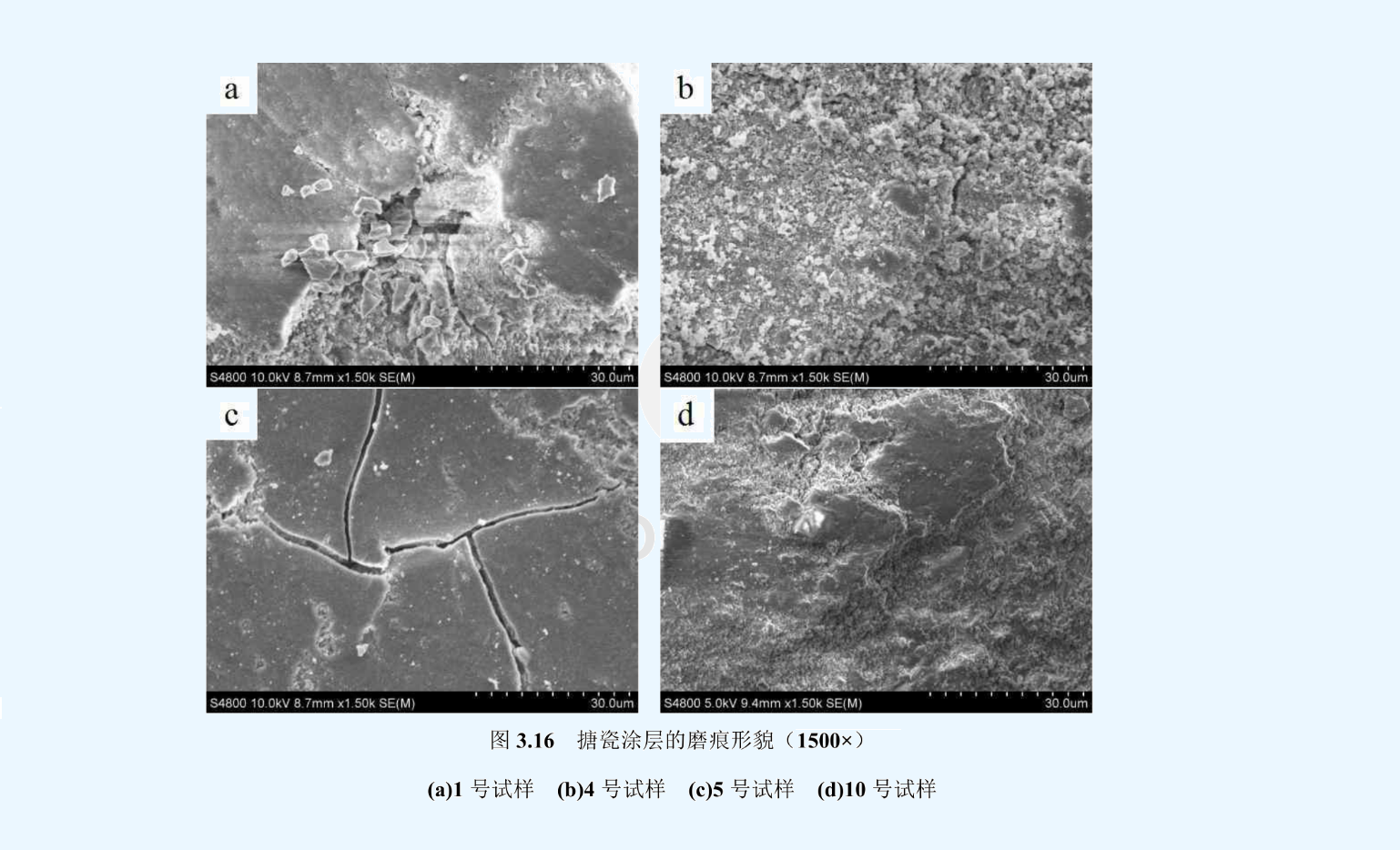

图3.16为正交试验中部分较优搪瓷涂层的表面磨痕形貌。

从图中可以明显的看出：

(a) 图中10号试样的磨痕面致密；

(b) 图为1号试样瓷层部分面积剥落后留下的较为疏松粗糙的磨痕形貌；

(c) 图为4号试样瓷层大面积剥落后的极为疏松粗糙的磨痕扫描图；

(d) 图表明5号试样因磨损瓷面出现极深的裂痕，说明5号试样瓷层时大块状成片从基底上脱落。
这是由于最优工艺参数下制得的搪瓷样品气孔量少，致密度高，颗粒间距小，分子间作用力增强，瓷层分子联合的更加牢固，宏观上表现为硬度更高，当同等的载荷施加于不同的瓷层表面时，
在10号试样的表面最难形成压痕，因而耐磨性能最高，磨损量最少；其他工艺参数下制得的搪瓷涂层疏松多孔，致密度降低，颗粒间距增大，降低了分子键力，瓷层分子结合力减弱，当受到载
荷作用时，瓷层极易断裂、分离、脱落，耐磨性降低，耐磨性由高到低依次为：10号试样、1号试样、4号试样、5号试样。

上一篇：二十八、38CrMoAl钢表面搪瓷涂层的制备及性能下一篇：三十、38CrMoAl钢表面搪瓷涂层的制备及性能

二十九、38CrMoAl钢表面搪瓷涂层的制备及性能

二十九、38CrMoAl钢表面搪瓷涂层的制备及性能

跟此产品相关的产品 MORE+

搪瓷钢板

杀菌搪瓷钢板

抗菌板

杀菌板
