三十九、38CrMoAl钢表面搪瓷涂层

三十九、38CrMoAl钢表面搪瓷涂层的制备及性能

日期：24-08-22 时间：09:40 来源：进口杀菌搪瓷钢板

三十九、38CrMoAl钢表面搪瓷涂层的制备及性能

热处理工艺对搪瓷涂层硬度与耐磨性的影响（2）-1

热处理对搪瓷涂层耐磨性能的影响

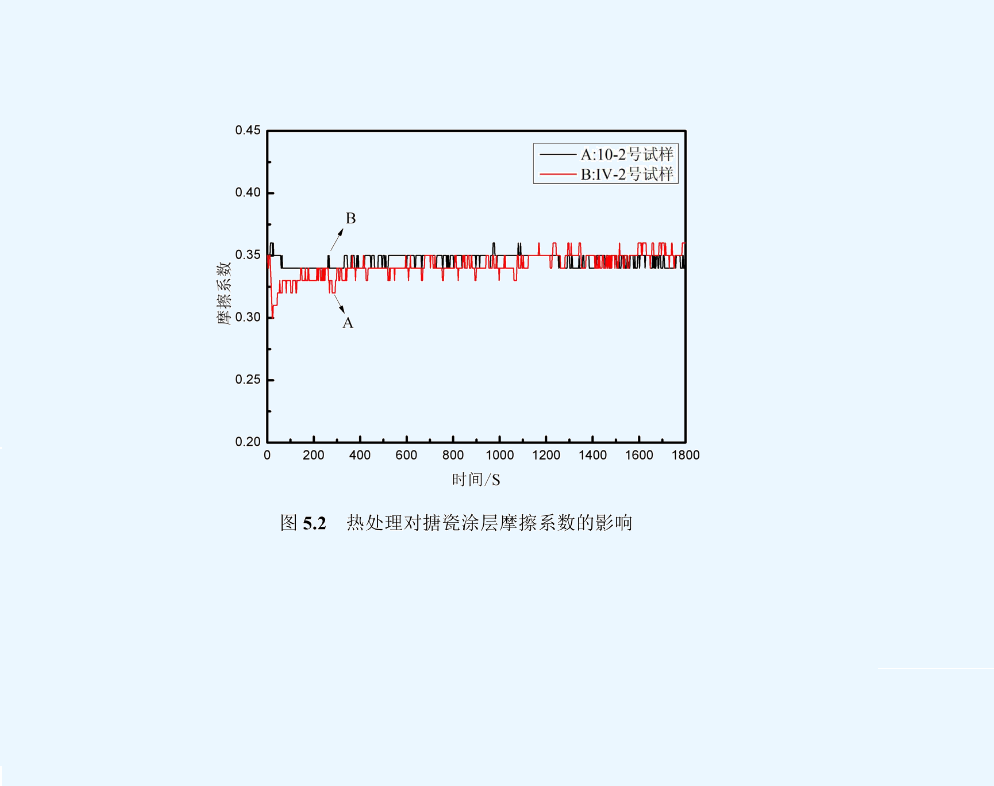

图5.2为热处理后10-2号试样、IV-2号试样搪瓷涂层的摩擦系数曲线。从图中可以看出，10-2号试样、IV-2号试样搪瓷涂层的摩擦系数大小未发生明显的变化，相比于未含稀土的10-2号试样，含稀土

的 IV-2 号试样的摩擦系数曲线波动极小，极其光滑，整个磨损过程中摩擦系数几乎保持不变。这是由于热处理后的稀土改性搪瓷涂层析晶效果更好，涂层的致密化程度增强，摩擦过程中瓷层不易

剥落，因而对磨时的接触面更加光滑，使得搪瓷涂层的摩擦系数几乎没有变化，摩擦曲线更加平滑，而未添加稀土的10-2号试样的晶粒分布不像 IV-2 号试样那样均匀，摩擦过程中瓷层剥落后留下

的对磨面可能较为粗糙不平滑，使得摩擦曲线波动略微有所增大。

表5.2列出了10-2号试样、IV-2号试样搪瓷涂层磨损后的磨痕几何尺寸及磨损率数值。从表中可看出，含有稀土且热处理后的搪瓷涂层(IV-2号试样)的磨损率更低，耐磨性能更高。

表5.2 热处理后搪瓷涂层的磨痕宽度、磨损深度、摩擦系数与磨损率

试样编号	磨痕宽度/um	磨损深度/μm	摩擦系数	磨损率/×10-13m³/N.m
10-2号试样	1004	10.12	0.36	0.27
IV-2号试样	852.1	8.19	0.35	0.18

上一篇：三十八、38CrMoAl钢表面搪瓷涂层的制备及性能下一篇：四十、38CrMoAl钢表面搪瓷涂层的制备及性能

三十九、38CrMoAl钢表面搪瓷涂层的制备及性能

跟此产品相关的产品 MORE+

搪瓷钢板

杀菌搪瓷钢板

抗菌板

杀菌板
