33、不锈钢基体表面陶瓷涂层的

33、不锈钢基体表面陶瓷涂层的制备及性能表征

日期：25-02-21 时间：01:30 来源：进口杀菌搪瓷钢板

33、不锈钢基体表面陶瓷涂层的制备及性能表征

4.3.6 高温氧化动力学研究A

陶瓷涂层的高温抗氧化性能是衡量陶瓷涂层性能的一项重要指标，也是发展无机陶瓷涂层的一个重要原因。试验选取了无涂层1Cr18Ni9不锈钢片和S2、S3两个配方的陶瓷涂层，

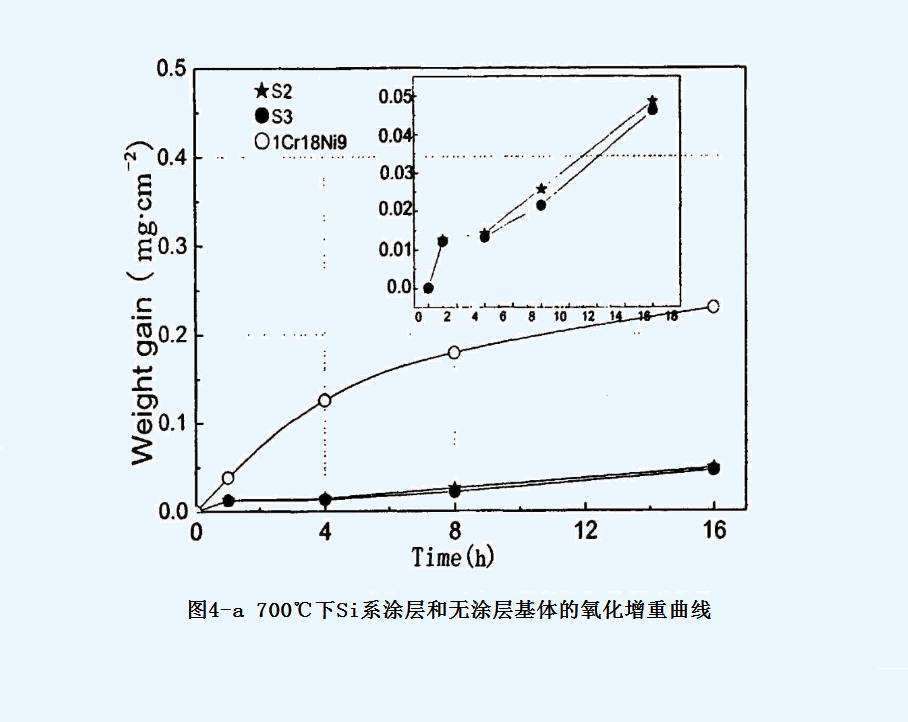

放于电阻炉中，加热到700℃进行高温抗氧化测试，氧化时间分别为1h、4h、8h和16h，具体过程按照2.5.8所述进行。计算各试样单位面积增重量，结果如图4-a所示。

在图中，S2、S3分别代表涂覆有成分为S2、S3涂层的试样在700℃下的氧化增重随时间的变化曲线，1Cr18Ni9代表的是不锈钢基体的氧化增重情况。

由图可知，无涂层试样的氧化增重远高于有涂层的试样，可见陶瓷涂层确实提高了不锈钢基体的高温抗氧化能力。不锈钢的氧化呈抛物线型，属于氧扩散控制。不锈钢试样在

1~4h这段时间内，氧化增重较快，而后有所减缓。可认为，不锈钢在高温氧化初期，表面的原子迅速与氧发生反应形成氧化物，使得试样增重较快。随着不锈钢表面氧化薄膜

的形成，氧向内层扩散的路径增大，所以样品的氧化增重速率有所下降。涂覆有涂层的试样，由于陶瓷涂层的存在，阻碍了氧向不锈钢基体的扩散，氧化速率远低于无涂层的

试样。而试样重量的有所增加，是因为涂层不够致密，随着高温氧化时间的增加，氧气透过涂层与基体发生了氧化反应。另一方面，随着氧化时间的增加，涂层本身在高温下

也会发生一定的物理和化学反应。

上一篇：32、不锈钢基体表面陶瓷涂层的制备及性能表征下一篇：34、不锈钢基体表面陶瓷涂层的制备及性能表征

33、不锈钢基体表面陶瓷涂层的制备及性能表征

跟此产品相关的产品 MORE+

搪瓷钢板

杀菌搪瓷钢板

抗菌板

杀菌板
