34、不锈钢基体表面陶瓷涂层的

34、不锈钢基体表面陶瓷涂层的制备及性能表征

日期：25-02-21 时间：01:44 来源：进口杀菌搪瓷钢板

34、不锈钢基体表面陶瓷涂层的制备及性能表征

4.3.6 高温氧化动力学研究B

试验中不锈钢基体在700℃下的氧化增重很小，远低于相关文献在 800℃和 900℃下的数值，这和不锈钢在高温下的氧化行为有关。我们利用高温综合热分析系统，采用氧化增重的

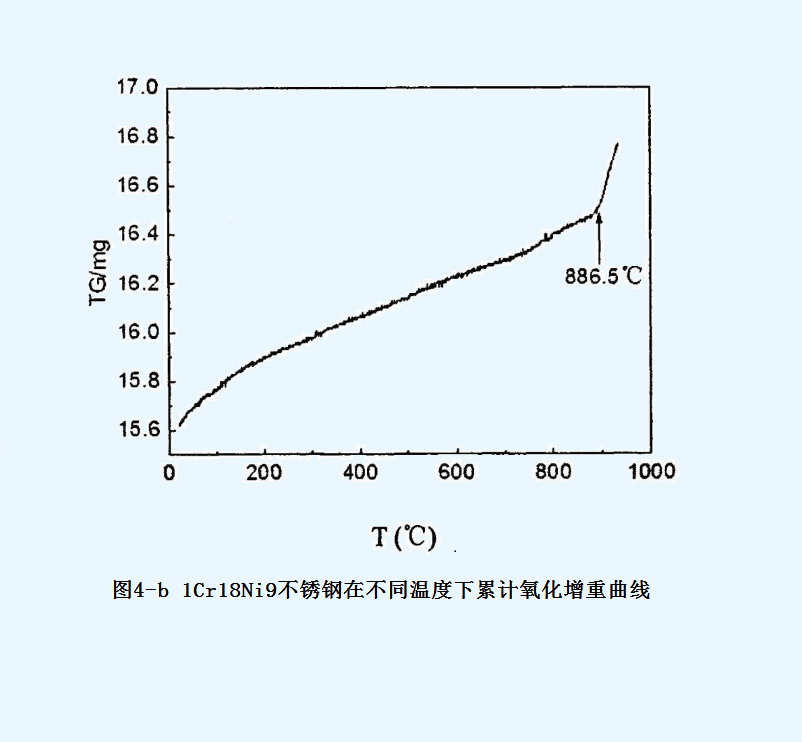

方法，定性的表征了1Cr18Ni9不锈钢基体在不同温度下高温氧化速率，结果如图4-b所示。

图4-b中的曲线反应的是 1Cr18Ni9 不锈钢基体在不同温度氧化下的质量随氧化温度的变化情况，升温范围是室温到 940℃，升温速率为 5℃/min，气体氛围是空气，该曲线在一定程

度上表征了不锈钢基体在不同温度下的高温氧化速率。从图中可知，900℃ 附近是 1Cr18Ni9 的氧化速率突变点，在突变温度以下，不锈钢的氧化是极为缓慢的，符合氧化抛物线规

则，一旦突破该温度不锈钢的氧化将加剧，这就是700℃、800℃和900℃下不锈钢基体的氧化增重相差甚远的原因。杨照明等研究了奥氏体耐热不锈钢310S在700℃、900℃和1000℃

下空气中的高温氧化行为，得到了相似结论。成都理工大学龙剑平等研究了1Cr18Ni9Ti 在800℃下的高温氧化行为，发现其在800℃的高温氧化缓慢，氧化动力学曲线符合抛物线型。

这些文献的研究结论在一定程度上佐证了1Cr18Ni9不锈钢基体在700℃下氧化增重很少的合理性。

上一篇：33、不锈钢基体表面陶瓷涂层的制备及性能表征下一篇：35、不锈钢基体表面陶瓷涂层的制备及性能表征

34、不锈钢基体表面陶瓷涂层的制备及性能表征

跟此产品相关的产品 MORE+

搪瓷钢板

杀菌搪瓷钢板

抗菌板

杀菌板
