38、不锈钢基体表面陶瓷涂层的

38、不锈钢基体表面陶瓷涂层的制备及性能表征

日期：25-03-25 时间：11:37 来源：进口杀菌搪瓷钢板

38、不锈钢基体表面陶瓷涂层的制备及性能表征

4.5.6 高温氧化动力学研究

试验选取1Cr18Ni9 不锈钢片和M2、M3配方的陶瓷涂层，放于电阻炉中，加热到700℃ 进行高温抗氧化测试，氧化时间分别为1h、4h、8h和16h，具体过程按照2.5.8所述进行。

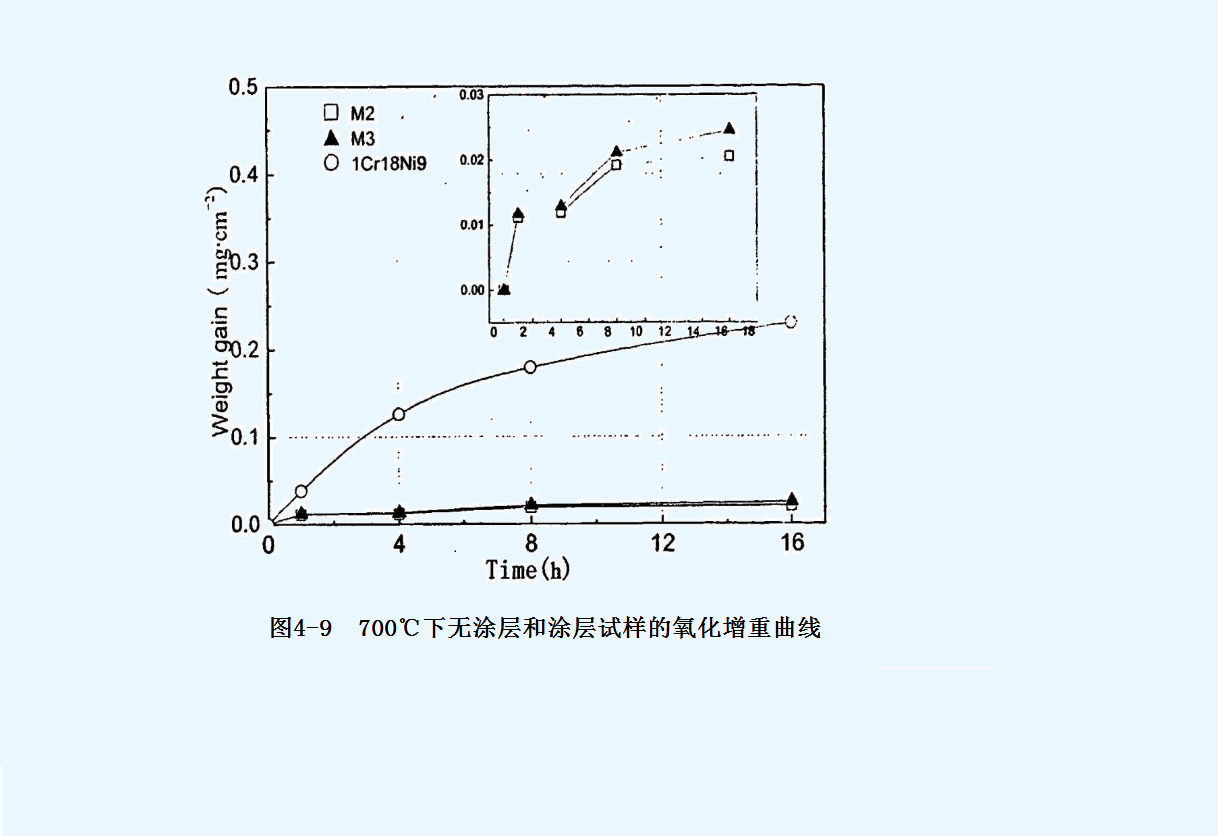

计算各试样单位面积增重量，结果如图4-9所示。在图4-9中，M2、M3分别代表涂覆有成分为M2和M3涂层的试样在700℃下的氧化增重随时间的变化曲线，1Cr18Ni9代表的是

不锈钢基体的氧化增重情况。由图4-9可知，无涂层不锈钢的氧化增重明显高于Mg系涂层试样，在700℃ 下氧化16h后，有涂层试样M2最大增重仅为0.021 mg/cm²，比无涂层不

锈钢氧化增重（0.23mg/cm²）降低10倍。这是由于制备的Mg系涂层致密、气孔少，能够有效阻止空气中的氧向不锈钢基体热扩散，Mg 系陶瓷涂层显著提高了不锈钢基体的高

温抗氧化能力。

上一篇：37、不锈钢基体表面陶瓷涂层的制备及性能表征下一篇：39、不锈钢基体表面陶瓷涂层的制备及性能表征

38、不锈钢基体表面陶瓷涂层的制备及性能表征

跟此产品相关的产品 MORE+

搪瓷钢板

杀菌搪瓷钢板

抗菌板

杀菌板
